Competente generale: Elaborarea unor produse utilizabile care să dezvolte spiritul inventiv şi creativitatea
Competenţe specifice: Aplicarea elementelor de bază în procesarea textului
Materiale didactice utile studiului:
Lucrul cu diagramele este unul dintre paşii frecvenţi prin care aveţi posibilitatea să prezentaţi şi să comparaţi într-un mod elegant elementele cifre din tabel.
Există două metode pentru crearea diagramelor.

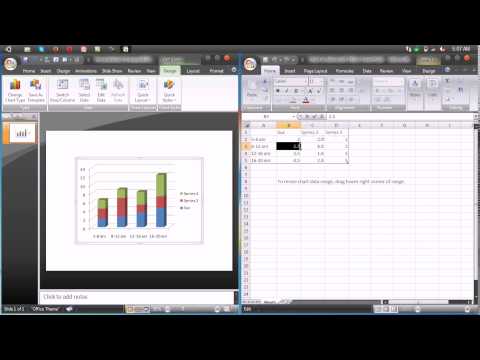

• Faceţi clic pe fila „Inserare”, apoi pe pictograma
„Diagramă” de pe această filă, în grupul „Ilustraţii”
• A doua variantă este să inseraţi diagrama prin „Aspect
diapozitiv”, unde selectaţi „Titlu şi conţinut”, apoi
selectaţi pictograma de
tipul „Diagramă”.
Coloană
Diagramele coloană afișează modificările datelor pe o perioadă de timp sau ilustrează comparații între elemente. Categoriile sunt organizate pe orizontală, iar valorile pe verticală, pentru a evidenția variația în timp.
Diagramele de tip coloană stratificată expun relaţia elementelor individuale faţă de întreg.
Diagramele coloană cu perspectivă 3-D compară punctele de date de-a lungul a două axe. În această diagramă 3-D, este posibil, de exemplu, să comparați performanța vânzărilor din Europa desfășurate pe parcursul a patru trimestre cu performanța altor două departamente.
Con, cilindru și piramidă
Marcatorii de date con, cilindru și piramidă oferă un aspect stilizat coloanelor 3-D și diagramelor bară.
Bară
Diagramele bară ilustrează comparații între elemente individuale. Categoriile sunt organizate pe verticală, iar valorile pe orizontală, pentru a atrage atenția asupra comparării valorilor și pentru a evidenția mai puțin timpul.
Diagramele bară stratificată expun relaţia elementelor individuale cu întregul.
Linie
O diagramă linie expune tendinţele din date la intervale egale.
Zona
O diagramă de tip suprafaţă plană evidenţiază mărimea schimbării în timp. Afişând suma valorilor reprezentate grafic, o diagramă de tip suprafaţă plană mai expune şi relaţia dintre părţi şi întreg.
În acest exemplu, o diagramă de tip suprafaţă plană scoate în evidenţă vânzările crescute din Washington şi ilustrează contribuţia fiecărui stat la totalul vânzărilor.
Diagrame XY (prin puncte)
Diagramele xy (dispersate) fie afișează relația dintre valorile numerice ale mai multor serii de date, fie introduc două grupuri de numere ca o serie unică de coordonate xy. Aceasta afișează intervale inegale - sau constelații - de date și se utilizează de obicei pentru datele științifice.
Când aranjați datele, plasați valorile x într-un singur rând sau coloană și introduceți valorile y corespunzătoare în rândurile sau coloanele apropiate.
Cu bule
O diagramă cu bule este un tip de diagramă xy (prin puncte). Dimensiunea unui marcator de date indică valoarea unei a treia variabile.
Pentru a aranja datele, plasați valorile x într-un rând sau într-o coloană și introduceți valorile y corespunzătoare și dimensiunea bulelor în rândurile sau coloanele apropiate.
Diagrama din acest exemplu arată că o Companie A are cele mai multe produse și cel mai larg acces pe piață, dar nu are vânzările cele mai ridicate.
Radială
O diagramă radială expune dimensiunea proporţională a elementelor care compun o serie de date faţă de suma elementelor. Ea expune întotdeauna numai o singură serie de date şi este convenabilă când se evidenţiază un element semnificativ.
Pentru ca porțiuni mici să fie mai ușor de văzut, aveți posibilitatea să le grupați ca element unic într-o diagramă cu structură radială, apoi să scindați elementul respectiv într-o cu structură radială mai mică sau într-o diagramă bară lângă diagrama principală.
Structură inelară
La fel ca diagramele cu structură radială, diagramele cu structură inelară arată relația părților cu întregul, dar acestea pot conține mai multe serii de date. Fiecare inel dintr-o diagramă cu structură inelară reprezintă o serie de date.
Stoc
SARCINA DE LUCRU:
SARCINA DE LUCRU:
